Đặc điểm chung
- Cảm biến quang Autonics BM series dễ dàng lắp đặt trong không gian hẹp với kích thước nhỏ và trọng lượng nhẹ
- Điều chỉnh độ nhạy thuận tiện nhờ khả năng điều khiển chức năng điều chỉnh độ nhạy ( chỉ áp dụng cho loại phản xạ khuếch tán)
- Dễ dàng lắp đặt ( loại vặn ốc lắp đặt lỗ)
- Cảm biến quang Autonics BM series có mạch bảo vệ nối ngược cực nguồn
- Ứng dụng của Cảm biến quang Autonics BM series: Phát hiện buồng thang nâng, phát hiện gói hàng nằm ngoài giá để hàng, phát hiện khay cho dây chuyền chế biến rau quả, phát hiện phôi trong máy chế biến gỗ,...
Thông số kỹ thuật
|
Loại
|
Thu - phát, phản xạ gương, phản xạ khuếch tán
|
|
Nguồn cấp
|
12-24VDC ±10% (Ripple P-P: Max. 10%)
|
|
Khoảng cách phát hiện
|
3m (Loại thu - phát); 0.1~1m (phản xạ gương); 200mm (phản xạ khuếch tán)
|
|
Độ trễ
|
Lớn nhất 10% khoảng cách cài đặt định mức (BM200-DDT)
|
|
Vật phát hiện chuẩn
|
Vật mờ đục: Ø8mm (BM3M-TDT)
Vật mờ đục: Ø60mm (BM1M-MDT)
Vật mờ đục, trong mờ (BM200-DDT)
|
|
Nguồn sáng
|
LED hồng ngoại (940 nm)
|
|
Chế độ hoạt động
|
Dark ON (BM3M-TDT, BM1M-MDT)
Light ON (Dark ON: tùy chọn đặt hàng riêng) (BM200-DDT)
|
|
Ngõ ra
|
Ngõ ra collector hở NPN: điện áp lớn nhất 30VDC, dòng tải 100mA
|
|
Chỉ thị hoạt động
|
Led đỏ
|
|
Thời gian đáp ứng
|
Max. 3ms
|
|
Điều chỉnh độ nhạy
|
Cố định (BM3M-TDT, BM1M-MDT)
Biến trở điều chỉnh (BM200-DDT)
|
|
Chức năng bảo vệ
|
Nối ngược cực nguồn cấp
|
|
Kiểu đấu nối
|
Cáp dài 2m
|
|
Phụ kiện
|
Riêng:Gương phản xạ (MS-2) (BM1M-MDT), Nút VR điều chỉnh (BM200-DDT)
Chung: Gá đỡ, bulong/đai ốc
|
|
Cấp bảo vệ
|
-
|
|
Tiêu chuẩn
|
CE
|

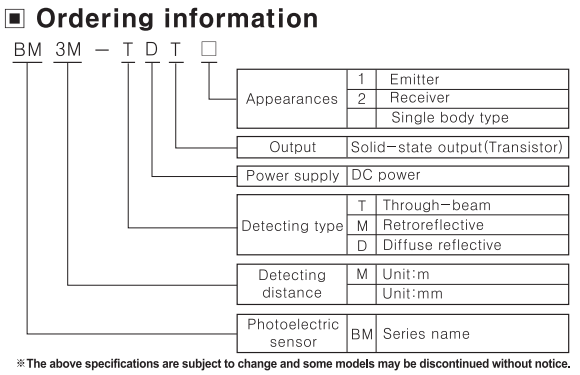

Sơ đồ chọn mã
